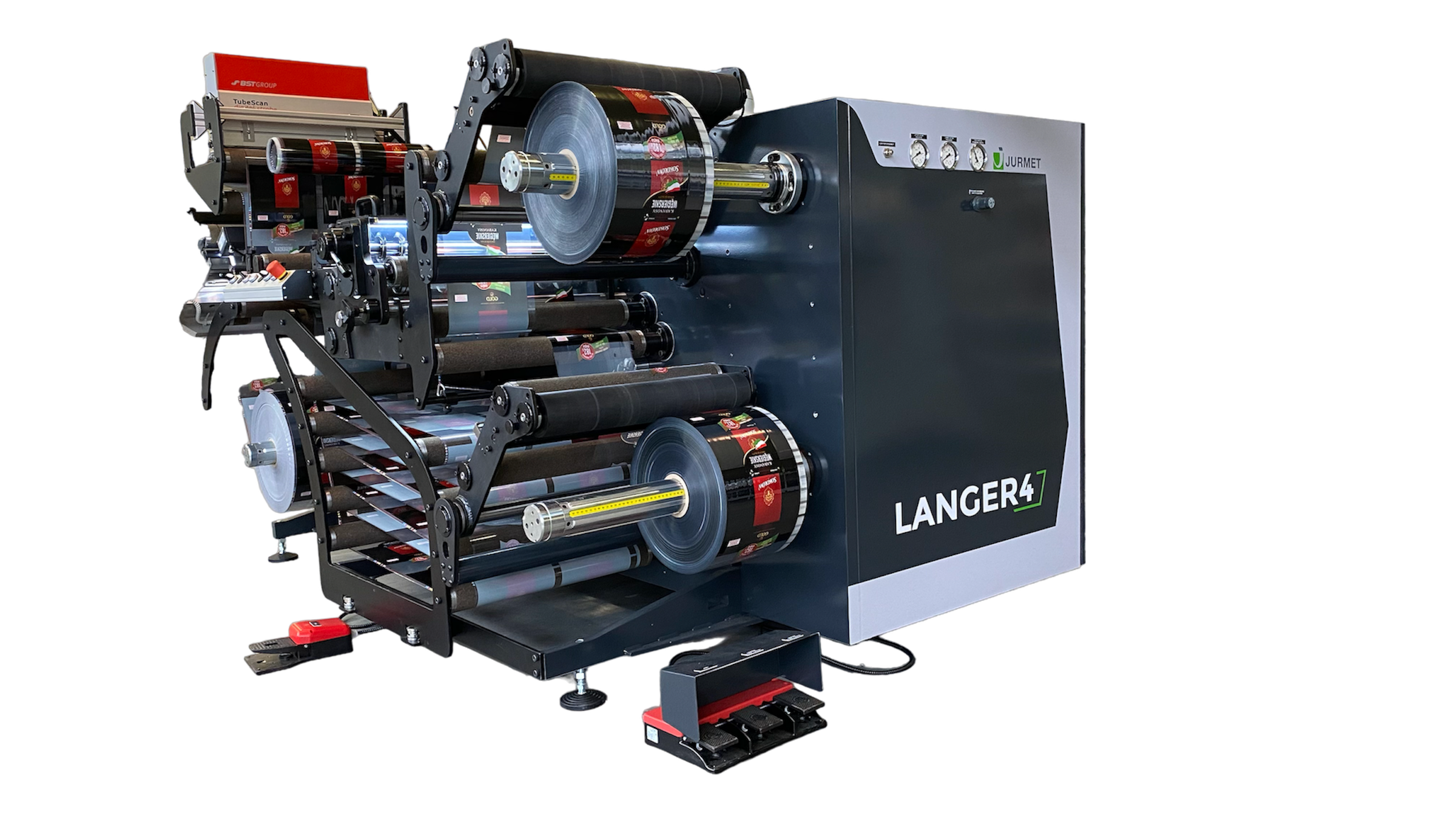

1. Was ist eine Wickelmaschine?
Eine Wickelmaschine ist eine Maschine, die dafür ausgelegt ist, bahnförmige Materialien von einer Rolle auf eine andere umzuwickeln.

Der Wickelprozess kann die Rollenqualität verbessern, ungleichmäßige oder teleskopierte Kanten korrigieren, das Material inspizieren, fehlerhafte Abschnitte entfernen, den Rollendurchmesser verändern oder das Material für nachfolgende Produktionsprozesse vorbereiten.

In einigen Anwendungen können zusätzliche Prozesse in die Wickelmaschine integriert werden, wie Inkjet-Druckstationen, Markiersysteme, Inspektionssysteme oder andere Converting-Operationen. Wickelmaschinen werden zur Verarbeitung von bahnförmigen Materialien wie Folien, Papier, Laminaten, Aluminiumfolie, Vliesstoffen und verschiedenen technischen Materialien eingesetzt.

2. Wofür wird eine Wickelmaschine verwendet?
Eine Wickelmaschine wird verwendet, um Material von einer Mutterrolle auf eine neue Rolle umzuwickeln und dabei eine gleichmäßige Bahnspannung sowie eine hohe Wickelqualität sicherzustellen.

Der Wickelprozess wird typischerweise eingesetzt für:
• Verbesserung der Wickelqualität
• Entfernung beschädigter Materialabschnitte
• Bahninspektion und Qualitätskontrolle
• Änderung des Rollendurchmessers
• Kantenbeschnitt der Rolle
• Vorbereitung des Materials für Druck-, Laminier- oder weitere Converting-Prozesse
• Integration zusätzlicher Verarbeitungsschritte
• Umwandlung von Material in kundenspezifische Formate

In vielen Produktionsbetrieben dient die Wickelmaschine auch als letzte Qualitätskontrollstation vor dem Versand an den Kunden.

3. Welche Materialien können auf einer Wickelmaschine verarbeitet werden?
Moderne Wickelmaschinen können eine Vielzahl von bahnförmigen Materialien verarbeiten, darunter:
• PE-, PP-, PET- und BOPP-Folien
• Barrierefolien
• mehrschichtige Laminate
• Papier und Karton
• Aluminiumfolie
• selbstklebende Etikettenmaterialien
• Vliesstoffe
• technische und Spezialmaterialien

Die Auswahl der passenden Wickelmaschine hängt von Materialeigenschaften wie Dicke, Breite, Dehnungseigenschaften und Bahnzuganforderungen ab.

Ein weiterer Materialtyp sind Wrap-around-Etiketten, die auf schmalen oder mittleren Rollenschneidmaschinen verarbeitet werden, die in der Regel mit einem Druckinspektionssystem ausgestattet sind. Diese Anwendung erfordert das Schneiden auf mehrere Rollen, ähnlich wie bei einer klassischen breiten Rollenschneidmaschine.

4. Wie funktioniert eine Wickelmaschine?
Der Prozess beginnt mit dem Auflegen der Mutterrolle auf den Abwickler. Anschließend läuft das Material durch Bahnführung und Bahnzugregelung, bevor es auf eine neue Hülse aufgewickelt wird.

Moderne Wickelmaschinen sind häufig ausgestattet mit:
• automatischen Bahnführungssystemen
• elektronischer Bahnzugregelung
• Qualitätsinspektionssystemen
• Längenmesssystemen
• Fehlerkennzeichnungssystemen
• automatischen Entnahmesystemen für Fertigrollen
• bidirektionaler Betriebsfähigkeit

Diese Funktionen ermöglichen die Herstellung perfekt gewickelter Rollen und die frühzeitige Erkennung potenzieller Fehler, bevor das Material in nachfolgende Produktionsstufen gelangt.

5. Wie wählt man die richtige Wickelmaschine aus?
Die Auswahl einer Wickelmaschine sollte auf den Anforderungen des Converting-Prozesses sowie den Eigenschaften des zu verarbeitenden Materials basieren.

Die wichtigsten Auswahlkriterien sind:
• Materialtyp
• Arbeitsbreite
• maximale Abwickel- und Aufwickeldurchmesser
• Wickelgeschwindigkeit
• erforderliches Niveau der Qualitätskontrolle
• gewünschter Automatisierungsgrad

Bei Jurmet wird jede Wickelmaschine individuell auf die spezifischen Anforderungen der jeweiligen Anwendung ausgelegt. Dadurch werden eine ausgezeichnete Wickelqualität, ein stabiler Prozess und eine sichere Verarbeitung selbst anspruchsvollster Materialien gewährleistet.

Die Maschinenauswahl sollte nicht nur mit technischen Parametern beginnen.
Sie sollte mit der Materialart und seiner Struktur (Materialmix) beginnen.

Es sind die Materialeigenschaften, die bestimmen:
• Anforderungen an die Bahnspannung,
• die Materialführung / das Bahnführungssystem,
• die Schneidtechnologie,
• und folglich die Konstruktion und Konfiguration der Schneid- und Wickelmaschine.

Aus meiner Erfahrung resultieren die meisten Produktionsprobleme wie Faltenbildung, ungleichmäßige Wicklungen oder schlechte Schnittqualität nicht aus einer „schlechten Maschine“, sondern aus einer Nichtübereinstimmung zwischen Maschine und Material / Prozess.

Warum ist das Material entscheidend?

Während des Auf- und Abwickelns verhält sich das Material dynamisch. Es reagiert auf:
• Spannungsänderungen,
• Arbeitsgeschwindigkeit,
• Reibung,
• Kontakt mit Maschinenelementen.

Jedes Material hat seine eigenen spezifischen Eigenschaften.

Hauptunterschiede:

Folie (PE, BOPP, PET):
• sehr empfindlich gegenüber Spannungsänderungen,
• neigt zu Dehnung und Verformung,
• erfordert eine stabile Bahnführung.

Papier:
• mechanisch stabiler,
• weniger empfindlich gegenüber Spannung,
• aber anfällig für Kantenbeschädigungen.

Laminat:
• anspruchsvoller,
• kombiniert Eigenschaften verschiedener Materialien,
• verhält sich bei Parameteränderungen oft unvorhersehbar.

Aluminium:
• technologisch sehr anspruchsvoll,
• anfällig für mechanische Beschädigungen,
• empfindlich gegenüber Spannung und Prozesseinstellungen.

In der Praxis bedeutet das eines:
Dieselbe Maschine kann je nach Material völlig unterschiedliche Ergebnisse liefern.

Häufigster Fehler: die „universelle Rollenschneid- und Wickelmaschine“

Viele Kunden suchen eine Lösung, die „alles kann“.
Das ist aus geschäftlicher Sicht verständlich, technologisch jedoch sehr riskant.

Eine universelle Maschine:
• ist selten optimal für ein bestimmtes Material,
• erfordert Kompromisse,
• erhöht das Risiko von Qualitätsproblemen.

In der Praxis bedeutet das:
• mehr Einstellungen,
• höhere Abhängigkeit vom Bediener,
• geringere Prozesswiederholbarkeit.

Eine gut ausgewählte Rollenschneid- und Wickelmaschine ist nicht die, die „alles kann“, sondern die, die eine konkrete Aufgabe über Jahre hinweg mit hoher und reproduzierbarer Qualität erfüllt.

Wichtige Parameter bei der Auswahl einer Rollenschneid- und Wickelmaschine
1. Bahnspannungsbereich und Stabilität

Einer der wichtigsten Parameter, insbesondere bei Folien, Laminaten und Aluminium.

Wichtige Aspekte:
• großer Spannungsregelbereich,
• Spannungsstabilität bei wechselndem Rollendurchmesser,
• Präzision des Steuerungssystems.

Zu hohe Spannung:
• führt zu Materialdehnung,
• verursacht Verformungen,
• im Extremfall – Bahnabriss.

Zu niedrige Spannung:
• führt zu instabilem Wickelbild,
• verursacht Faltenbildung.

Entscheidend ist nicht nur, ob eine Spannungsregelung vorhanden ist, sondern wie präzise und stabil sie arbeitet.

In der Praxis kommen verschiedene Lösungen zum Einsatz: Tänzerwalzen, Dehnungsmessstreifen (Load Cells), Taper-Tension-Systeme oder entsprechend ausgelegte Antriebe, die stabile Bedingungen für das jeweilige Material sicherstellen.

2. Bahnführungssystem

Selbst die beste Spannungsregelung reicht nicht aus, wenn das Material nicht korrekt geführt wird.

Ein gutes Bahnführungssystem:
• hält die Bahn zentriert,
• kompensiert Abweichungen,
• gewährleistet Prozesswiederholbarkeit.

Probleme durch schlechte Führung:
• Materialverschiebungen,
• ungleichmäßiges Schneiden,
• erhöhter Messerverschleiß.

Dies ist eines der am meisten unterschätzten Maschinenelemente.

3. Schneidtechnologie und Messereinstellung

Die Schnittqualität beeinflusst direkt die Qualität des Endprodukts.

Wichtige Elemente:
• Auswahl des Messertyps (Rotations-, Rasiermesser),
• Art der Anstellung,
• Einstellmethode,
• Wiederholgenauigkeit der Position.

Unterschiedliche Materialien erfordern unterschiedliche Ansätze:
• Folie → Präzision und minimale Verformung,
• Papier → saubere Kanten,
• Laminat → Kompromisslösung,
• Aluminium → perfekte Kante ohne Verformung.

In der Praxis gilt:
Das Messereinstellsystem ist ebenso wichtig wie der Messertyp selbst.

4. Automatisierungsgrad

Die Automatisierung sollte angepasst sein an:
• Produktionsvolumen,
• Wiederholrate der Aufträge,
• Kompetenz des Teams.

Vorteile:
• kürzere Rüstzeiten,
• weniger Fehler,
• höhere Wiederholgenauigkeit,
• geringerer Ausschuss.

Aber wichtig:
Automatisierung ohne Prozessstandardisierung löst keine Probleme – sie verdeckt sie nur.

5. Strukturelle Stabilität der Maschine

Oft übersehen – aber entscheidend.

Die Steifigkeit der Konstruktion:
• verbessert die Bahnführung,
• reduziert Vibrationen,
• erhöht die Wiederholgenauigkeit,
• senkt die Ausfallrate,
• reduziert Wartungskosten.

Zwei Maschinen mit ähnlichen Parametern können sich aufgrund dieses Faktors völlig unterschiedlich verhalten.

6. Betriebskosten und Energieeffizienz

Ein zunehmend wichtiger Faktor bei der Maschinenauswahl.

Wichtige Aspekte:
• Energierückgewinnung,
• Ausschussniveau,
• Servicekosten,
• Zuverlässigkeit.

Eine gut konstruierte Maschine produziert nicht nur, sondern minimiert auch die Kosten über viele Jahre hinweg.

Wie sollte der Auswahlprozess aussehen?

Die besten Projekte beginnen mit einer Prozessanalyse.

Schritt 1: Material
• Typ,
• Dicke,
• Eigenschaften.

Schritt 2: Prozess
• Geschwindigkeiten,
• Qualitätsanforderungen,
• Toleranzen.

Schritt 3: Technologie
• Spannung,
• Führung,
• Schneiden.

Schritt 4: Automatisierung

Erst am Ende:
Maschinenauswahl

Was passiert bei einer falschen Maschinenauswahl?
Ergebnisse:

• instabile Produktion,
• Qualitätsprobleme,
• hohe Anzahl an Einstellungen,
• starke Bedienerabhängigkeit.

Geschäftliche Auswirkungen:

• Materialverluste,
• Reklamationen,
• Stillstände,
• Frustration im Team.

Wichtig:
Diese Probleme werden oft dem Material zugeschrieben, resultieren jedoch in erster Linie aus einer Nichtübereinstimmung zwischen Maschine und Prozess.

Zusammenfassung

Die Auswahl einer Schneid- und Wickelmaschine ist eine technologische Entscheidung, nicht nur eine Investitionsentscheidung.

Wichtigste Erkenntnisse:
• das Material ist der Ausgangspunkt,
• „universelle Lösungen“ funktionieren selten,
• entscheidend sind: Spannung, Führung, Schneiden und Stabilität,
• eine gut ausgewählte Maschine erhöht Qualität und Prozesssicherheit.

Die besten Ergebnisse werden erzielt, wenn die Maschine an den Prozess angepasst wird – nicht umgekehrt.

Katarzyna Rose
Jurmet
Sales Manager

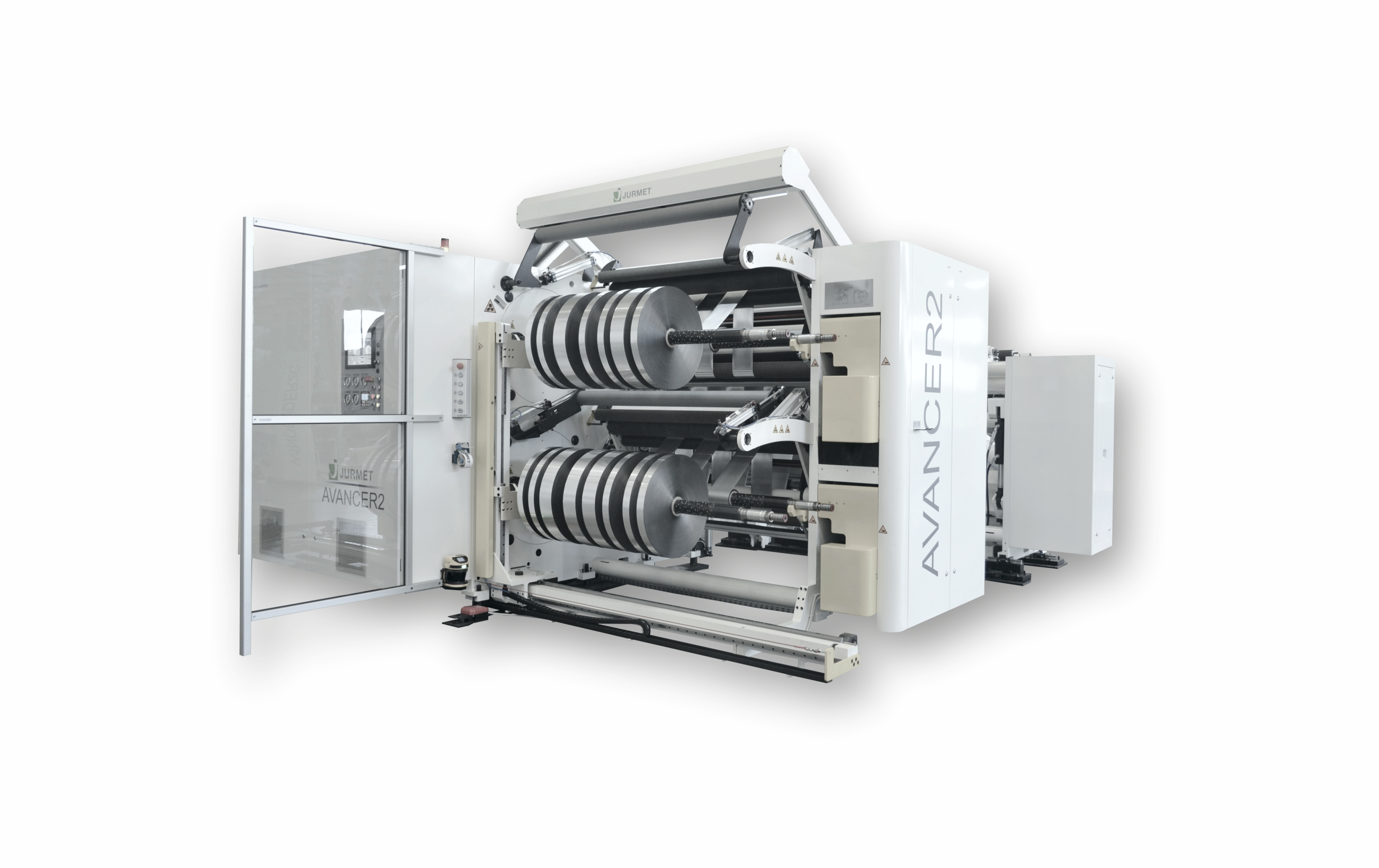

1. Was ist eine Rollenschneidmaschine?
Eine Rollenschneidmaschine ist eine Maschine, die für das Längsschneiden und das Aufwickeln von bahnförmigen Materialien wie Kunststofffolien, Papier, Laminaten, Aluminiumfolie und verschiedenen technischen Materialien entwickelt wurde.

Der Zweck einer Rollenschneidmaschine besteht darin, eine breite Mutterrolle in mehrere schmalere Rollen definierter Breite umzuwandeln und diese zu fertigen Rollen aufzuwickeln, die für die weitere Verarbeitung oder den Versand bereit sind.

Rollenschneidmaschinen werden häufig in der flexiblen Verpackungsindustrie, der Papierverarbeitung, der Etikettenverarbeitung, der Pharmaindustrie sowie in der Verarbeitung technischer Materialien eingesetzt.

2. Wofür wird eine Rollenschneidmaschine verwendet?
Eine Rollenschneidmaschine wird für das präzise Längsschneiden und Aufwickeln von bahnförmigen Materialien eingesetzt.

Bei unbedruckten Materialien bereitet die Maschine das Material in dem Format vor, das für nachfolgende Produktionsprozesse wie Drucken, Beschichten oder Laminieren erforderlich ist.

In der Verpackungsproduktion ist das Schneiden häufig einer der letzten Fertigungsschritte. In diesem Fall ist ein präzises Schneiden besonders wichtig, da die Rollenschneidmaschine bereits Materialien verarbeitet, die zuvor mehrere kostenintensive Prozesse wie Bedruckung und Laminierung durchlaufen haben. Fehler beim Schneiden können in dieser Phase zu erheblichen Materialverlusten und einer verminderten Produktqualität führen.

Moderne Rollenschneidmaschinen bieten:
• gleichzeitiges Schneiden in mehrere Rollen
• automatische Bahnzugregelung
• schnelle Auftragswechsel
• reduzierten Materialabfall
• verbesserte Wickelqualität

3. Welche Materialien können auf einer Rollenschneidmaschine verarbeitet werden?
Das Spektrum der verarbeitbaren Materialien hängt von der Maschinenkonstruktion und -konfiguration ab. Professionelle Rollenschneidmaschinen können typischerweise folgende Materialien verarbeiten:

• PE-, PP-, PET- und BOPP-Folien
• mehrschichtige Laminate
• Papier
• Aluminiumfolie
• selbstklebende Etikettenmaterialien
• technische und Spezialmaterialien

Bei der Auswahl einer Rollenschneidmaschine spielen Materialeigenschaften wie Dicke, Dehnungsverhalten, Reibungskoeffizient und Bahnzuganforderungen eine entscheidende Rolle.

4. Wie funktioniert eine Rollenschneidmaschine?
Der Schneidprozess beginnt mit dem Auflegen einer Mutterrolle auf den Abwickler. Anschließend läuft das Material durch das Bahnführungssystem, die Schneidsektion und schließlich in den Aufwickelbereich, wo die fertigen Rollen produziert werden.

In modernen Rollenschneidmaschinen wird der Prozess unterstützt durch:
• automatische Bahnführungssysteme
• elektronische Bahnzugregelung
• automatische Messerpositionierungssysteme
• Überwachung der Produktionsparameter
• fortschrittliche Automatisierungstechnologien
• Systeme zur Entnahme der Fertigrollen

Diese Technologien gewährleisten eine hohe Wickelqualität und eine stabile Produktionsleistung auch bei hohen Arbeitsgeschwindigkeiten.

5. Wie wählt man die richtige Rollenschneidmaschine aus?
Die Auswahl der richtigen Rollenschneidmaschine sollte in erster Linie auf der Art des zu verarbeitenden Materials sowie den Produktionsanforderungen basieren. Vor dem Kauf einer Maschine sollten folgende Parameter definiert werden:

• Materialtyp (Folie, Papier, Laminat, Aluminiumfolie usw.)
• Breite der Mutterrolle
• maximale Abwickel- und Aufwickeldurchmesser
• erforderliche Produktionsgeschwindigkeit
• minimale Schneidbreite
• gewünschter Automatisierungsgrad

Bei Jurmet wird jede Rollenschneidmaschine individuell entsprechend den Anwendungsanforderungen des Kunden konfiguriert. Dieser Ansatz gewährleistet einen stabilen Produktionsprozess, eine überragende Schneidqualität, maximale Produktivität und minimierte Materialverluste.
